Наши доклады на конференции ИСП РАН имени В.П. Иванникова



1-2 декабря в Москве прошла открытая конференция ИСП РАН им. В.П. Иванникова, посвящённая разработкам и технологиям в области программирования. Цель мероприятия − обмен результатами фундаментальных исследований и практическим опытом их внедрения. Наши сотрудники приняли участие в конференции, поделились результатами наших исследований и ответили на вопросы коллег. Доклады были представлены в рамках секции "САПР микроэлектронной аппаратуры".

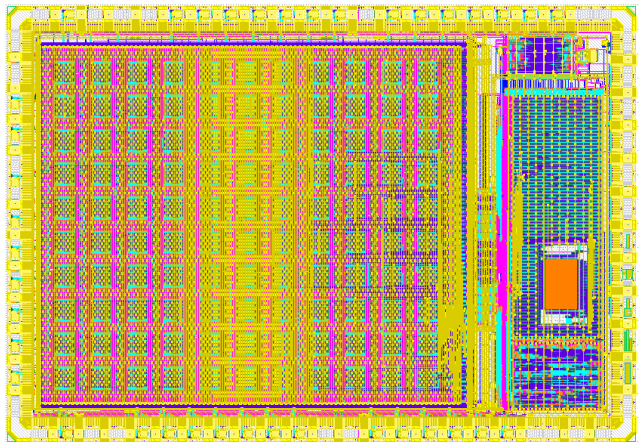

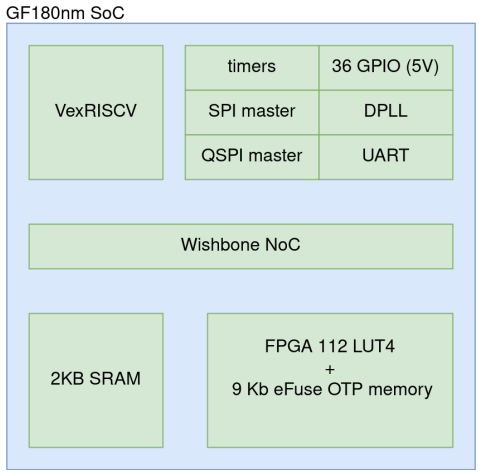

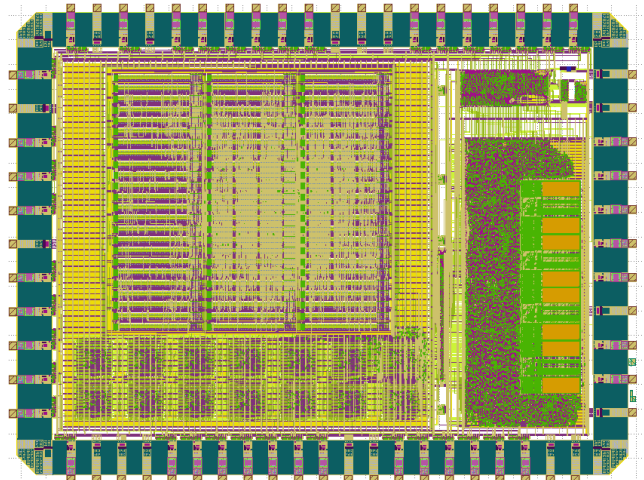

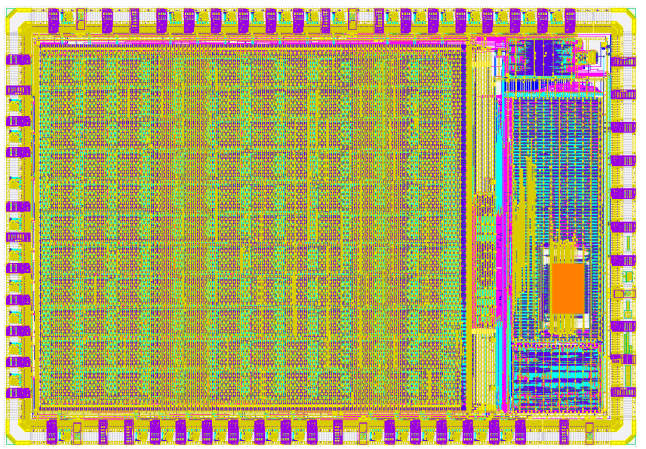

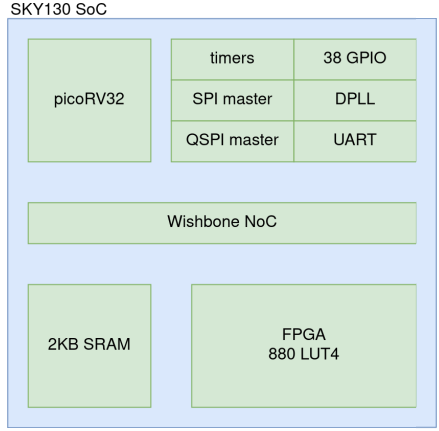

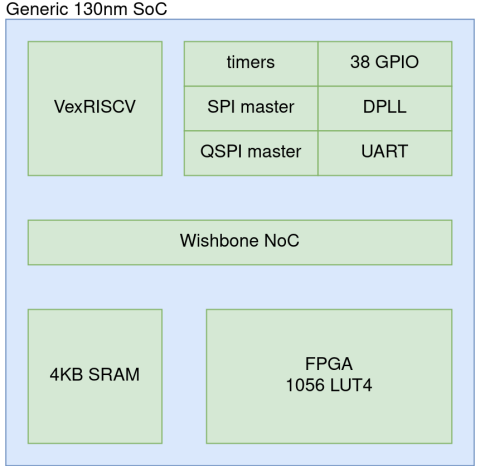

Георгий Лукьянченко выступил с докладом “Разработка СнК с ПЛИС в открытых инструментах”. Георгий рассказал об опыте реализации СнК с интегрированной ПЛИС с помощью open source инструментов маршрута OpenLane. Для данного маршрута можно использовать открытые PDK (SkyWater 130 nm, GlobalFoundaries 180 nm), а также коммерческие PDK (требуется адаптация). СнК, которую мы реализовали, состоит из процессорного ядра, периферии и матрицы ПЛИС. Для демонстрации возможностей открытого маршрута, из одного RTL описания мы сгенерировали три дизайна СнК на разные техпроцеcсы: SkyWater 130 nm, GlobalFoundaries 180 nm и коммерческий 130 nm. Все три проекта были доведены до стадии GDS. Проекты, реализованные на открытых PDK, выложены нами на Github.





Мы сравнили параметры разработанного нами ПЛИС, созданного полностью на базе открытого маршрута, с параметрами некоторых коммерческих ПЛИС, результаты сравнения показали, что с помощью открытых инструментов возможно достичь плотности LUT на уровне коммерческих аналогов. Таким образом, мы считаем что к настоящему времени открытый маршрут OpenLane достиг достаточной зрелости для разработки сложных СБИС.



Скачать презентацию доклада.
Выступление можно посмотреть по ссылке.









Михаил Уманский представил доклад “Возможности использования открытых инструментов для автоматизации адаптации PDK к маршруту OpenLane”. На настоящий момент активное применение открытых САПР для разработки микросхем (в частности маршрута OpenLane) ограничивается доступностью PDK. Специалистами Мальт Систем был разработан автоматизированный маршрут для адаптации коммерческих PDK для "зрелых" топологических норм к использованию в открытых САПР. Михаил рассказал об этом маршруте на примере портирования в открытые форматы DRC/LVS/PEX правил коммерческого 130 нм PDK и разработке параметризуемых ячеек (PCell) для GlobalFoundaries 180 nm в открытых инструментах.



Скачать презентацию доклада.
Выступление можно посмотреть по ссылке.



В будущем мы планируем продолжить практические исследования использования открытых САПР с более тонкими техпроцессами, дорабатывать механизмы автоматической адаптации PDK и совершенствовать процессы характеризации схем в открытых инструментах.
