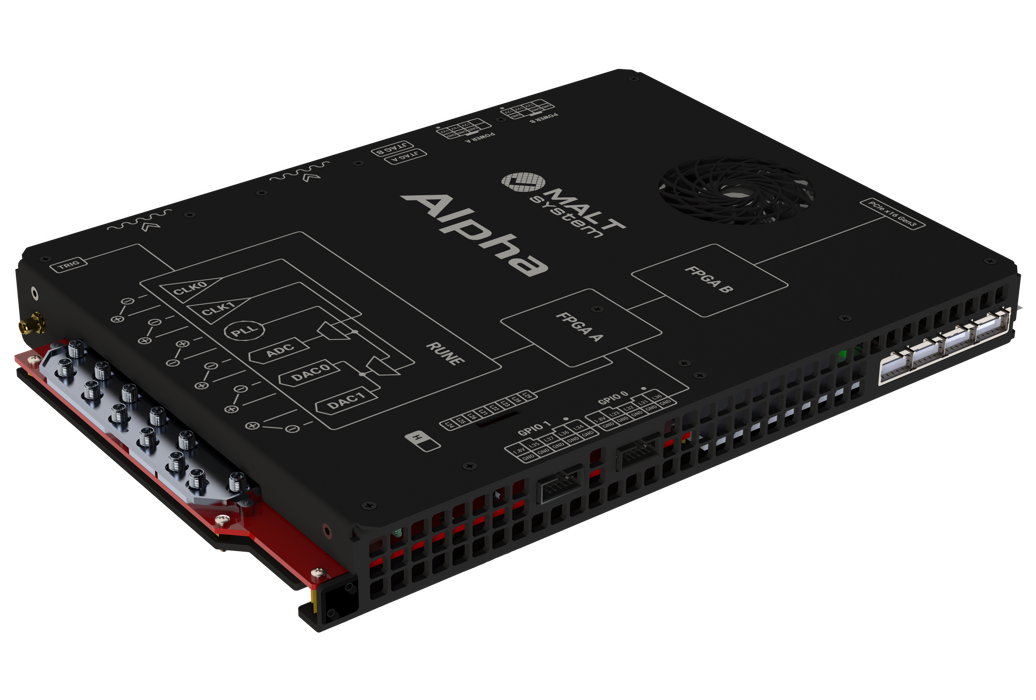

ALPHA
Продукты / DirectRF / Модули /


Программируемый встраиваемый модуль для высокоскоростного цифро-аналогового и аналогово-цифрового преобразования широкополосных сигналов в реальном времени. Модуль предназначен для применения в составе контрольно-измерительного оборудования, прототипирования и тестирования телекоммуникационных устройств, исследований в области фотоники, квантовой физики и микроэлектроники. Поддерживается синхронизация 2, 4, 8, 16-ти и более модулей Alpha для создания многоканальных измерительных систем. Alpha поставляется с комплектом ПО для оцифровки и генерации сигналов с графическим интерфейсом, с прошивками для ПЛИС, реализующими основной функционал модуля. Все ПО и прошивки поставляются в виде исполняемых файлов и в исходных кодах без дополнительной платы, открыты к использованию и модификации пользователем по его усмотрению.
Модуль включен в Реестр российской промышленной продукции Минпромторга России (ПП РФ 719)
Технические характеристики
АЦП
Каналы
1 шт.
Частота дискретизации
до 64 ГВыб./с
Вход
Дифференциальный
ЦАП
Каналы
2 шт.
Частота дискретизации
до 32 ГВыб./с
Выход
Дифференциальный
Общие
Разрешение по вертикали
8 бит
ENOB
от 3.5 бит
Аналоговая полоса
до 16 ГГц
Технические характеристики
АЦП
Каналы
1 шт.
Частота дискретизации
до 64 ГВыб./с
Вход
Дифференциальный
ЦАП
Каналы
2 шт.
Частота дискретизации
до 32 ГВыб./с
Выход
Дифференциальный
Общие
Разрешение по вертикали
8 бит
ENOB
от 3.5 бит
Аналоговая полоса
до 16 ГГц
Область применения
В составе отечественного контрольно-измерительного оборудования.
Создание или исследование широкополосных РЧ/СВЧ сигналов для систем связи.
Тестирование на соответствие стандарту высокоскоростных шин и телекоммуникационных систем.
Исследование SERDES в предельных режимах на заранее искаженных тестовых сигналах.
Разработка, исследование и тестирование устройств когерентной оптики.
Передовые исследования и прототипирование в области радиолокации.
Исследования в области квантовых вычислений и передачи информации.
Разработка интегрально-фотонных вычислителей и приемо-передатчиков.
Исследования в области физики космических частиц и физики высоких энергий.
Модель | Аналоговая полоса | Объем памяти | АЦП. Каналы | АЦП. Частота дискретизации | АЦП. Разрешение по вертикали | ЦАП. Каналы | ЦАП. Частота дискретизации | ЦАП. Разрешение по вертикали | ENOB |
|---|---|---|---|---|---|---|---|---|---|
Alpha-8 | до 8 ГГц | 2 Мвыб. | 1 шт. | 64 Гвыб./с | 8 бит | 2 шт. | 32 Гвыб./с | 8 бит | от 4.5 бит |
Alpha-8-HBM | до 8 ГГц | 8 Гвыб. | 1 шт. | 64 Гвыб./с | 8 бит | 2 шт. | 32 Гвыб./с | 8 бит | от 4.5 бит |
Alpha-12 | до 12 ГГц | 2 Мвыб. | 1 шт. | 64 Гвыб./с | 8 бит | 2 шт. | 32 Гвыб./с | 8 бит | от 4.0 бит |
Alpha-12-HBM | до 12 ГГц | 8 Гвыб. | 1 шт. | 64 Гвыб./с | 8 бит | 2 шт. | 32 Гвыб./с | 8 бит | от 4.0 бит |
Alpha-16 | до 16 ГГц | 2 Мвыб. | 1 шт. | 64 Гвыб./с | 8 бит | 2 шт. | 32 Гвыб./с | 8 бит | от 3.5 бит |
Alpha-16-HBM | до 16 ГГц | 8 Гвыб. | 1 шт. | 64 Гвыб./с | 8 бит | 2 шт. | 32 Гвыб./с | 8 бит | от 3.5 бит |
Для подбора конфигурации под ваши задачи и уточнения стоимости свяжитесь с нами
